RK3568 Linux驱动学习——SDK烧录

前言

Rockchip平台提供了多种镜像烧写方式，如在Windows下通过瑞芯微开发工具烧写、通过SD卡方式烧写、通过FactoryTool工具批量烧写(量产烧写工具、支持USB一拖多烧写)以及在Ubuntu下通过Linux_Upgrade_Tool工具烧写等等。总之，烧写镜像的方式有很多种，可以选择合适的烧写方式进行烧写，将镜像文件烧写至开发板。

烧写模式介绍

Rockehip平台硬件设备运行的几种模式如下表所示，只有当设备处于Maskrom以及Loader模式时(必须要通过USB线将开发板的OTG口连接到电脑)，才能够烧写镜像，或对板上镜像进行更新操作。

模式 是否支持烧录 描述

Maskrom 支持 Flash在未烧录镜像时，芯片会引导进入Maskrom模式，可以进行初次镜像的烧写；开发调试过程中若遇到无法正常进入Loader模式的情况，也可进入Maskrom模式烧写镜像。

Loader 支持 Loader模式下可以进行镜像烧写、更新升级，可以通过烧写工具单独烧写某一个分区镜像文件,方便调试。

Recovery 不支持 通过引导recovery镜像进入recovery模式，recovery模式主要作用是升级、恢复出厂设置类操作。

Normal Boot 不支持 系统正常启动进入该模式，通过引导rootfs启动，加载rootfs根文件系统，大多数开发都是在这个模式下进行。

进入Maskrom烧写模式的方法：(先连接电源适配器和OTG)

开发板未烧录过镜像，上电之后就会进入到Maskrom模式；

开发板烧录过镜像，按住开发板上的UPDATE按键，然后开发发板上电或复位，系统将会进入到Maskrom模式；

开发板烧录过镜像，按住开发板上的V-按键(音量-)按键，然后开发板上电或复位，系统将会进入到Maskrom模式；

开发板烧录过镜像，在U-Boot命令行下，执行"rbrom"命令进入到Maskrom模式。

进入Loader烧写模式的方法：(先连接电源适配器和OTG)

开发板烧录过镜像，按住V+按键(音量+)按键，然后开发板上电或复位，系统将会进入到Loader模式；

开发板烧录过镜像，在U-Boot命令行下，执行"download"命令进入到Loader模式；

开发板烧录过镜像，在Linux系统下，通过串口或ADB执行命令"reboot loader"重启进入到Loader模式；

开发板烧录过镜像，上电或复位后开发板正常启动进入到系统后，瑞芯微开发工具(也就是RKDevTool工具)会显示"发现一个ADB设备"，然后点击"切换"按钮,进入到Loade模式。

以上介绍了开发板如何进入到Maskrom或Loader烧写模式，只有进入Maskrom模式或Loader模式后才可进行烧录。

Windows系统下烧写

首先将之前已经编译好的SDK镜像文件(~/rk3568_linux_sdk/rocdev/镜像)从Ubuntu拷贝到Windows下，可以将这个目录命名为rk3568_images，包括了boot.img、MiniLoaderAll.bin、misc.img、oem.img、parameter.txt(分区表文件，不是镜像)、recovery.img、rootfs.img、uboot.img、userdata.img，如下所示：

连接好开发板后，打开瑞芯微开发工具，然后按住UPDATE并按下RST按键来进入MASKROM模式：

分区表parameter.txt

看一下RK平台分区表文件parameter.txt，该文件是一个txt文件。parameter.txt文件描述了开发板的分区表信息，每个分区的名字、分区的起始地址以及分区的大小等信息，来看下它的内容：

 FIRMWARE_VER: 1.0<br>
 MACHINE_MODEL: RK3568<br>
 MACHINE_ID: 007<br>
 MANUFACTURER: RK3568<br>
 MAGIC: 0x5041524B<br>
 ATAG: 0x00200800<br>
 MACHINE: 0xffffffff<br>
 CHECK_MASK: 0x80<br>
 PWR_HLD: 0,0,A,0,1<br>
 TYPE: GPT<br>
 CMDLINE: <br>mtdparts=rk29xxnand:0x00002000@0x00004000(uboot),0x00002000@0x00006000(misc),0x00020000@0x00008000(boot),0x00020000@0x00028000(recovery),0x00010000@0x00048000(backup),0x00c00000@0x00058000(rootfs),0x00040000@0x00c58000(oem),-@0x00c98000(userdata:grow)<br>
 uuid:rootfs=614e0000-0000-4b53-8000-1d28000054a9

parameter.txt文件中除了分区表信息之外，还包含其它标识，如FIRMWARE_VER、MACHINE_MODEL、MACHINE_ID、MAGIC 等，不做展开。主要来看一下mtdparts标识所定义的分区信息，如下：

rk29xxnand:0x00002000@0x00004000(uboot),0x00002000@0x00006000(misc),0x00020000@0x00008000(boot),0x00020000@0x00028000(recovery),0x00010000@0x00048000(backup),0x00c00000@0x00058000(rootfs),0x00040000@0x00c58000(oem),-@0x00c98000(userdata:grow)

rk29xxnand是一个标识，为了兼容性，rockchip平台都是用rk29xxnand做标识。

诸如0x00002000@0x00004000(uboot)、0x00002000@0x00006000(misc)等信息用于定义分区，@符号之前的数值是分区大小，@符号之后的数值是分区的起始位置，括号里面的字符是分区的名字；所有数值的单位都是sector(扇区)，1个sector为512字节。所以由此可知，uboot分区的起始位置为0x4000 sectors位置，大小为0x2000 sectors(4MB)；misc分区的起始位置为0x6000 sectors位置，大小也是0x2000 sectors。

为了性能，每个分区起始地址需要32KB(64 sectors)对齐，大小也需要32KB的整数倍。

最后一个分区需要指定grow参数，表示将剩余存储空间全部分配给该分区。

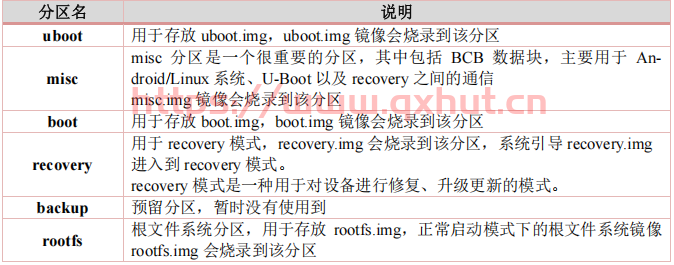

每个分区作用如下：

配置

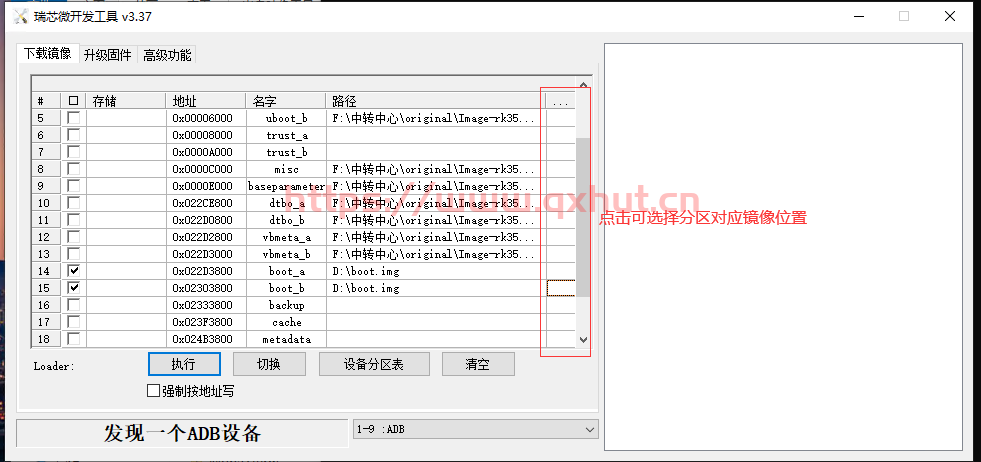

通过上小节分析可知，parameter.txt文件中一共定义了8个分区，提供了每个分区的名字起始地址以及分区大小，接下来需要手动配置瑞芯微开发工具，配置完之后如下图所示：

这里需要注意几个点：

1. 瑞芯微开发工具中地址数值的单位也是sectors(扇区,-一个扇区等于512字节)；

2. 第一项对应的是MiniLoaderAll.bin镜像，它的烧录地址不用配置，直接使用0x0即可。因为MiniLoaderAll.bin镜像有专门的烧录地址，无需用户配置，而且它的名字一般都是Loader(或小写loader)，不要去改动它；

3. 上图中第二项对应的是分区表parameter.txt，同样它的地址也不下用配置，直接使用0x0即可，因为parameter.txt文件不会烧录到Flash中，但会读取该文件定义的分区、去初始化Flash物理分区；同样，它的名字为parameter(或者大写Parameter)，不要去改动它，因为底层需要通过这个"parameter"名字来识别分区表文件。

4. 除了MiniLoaderAllbin和parameter.txt稍微特殊一点之外，其它镜像直接根据parameter.txt分区表定义的起始地址进行配置即可，名字尽量使用parameter.txt文件中所定义的分区名。

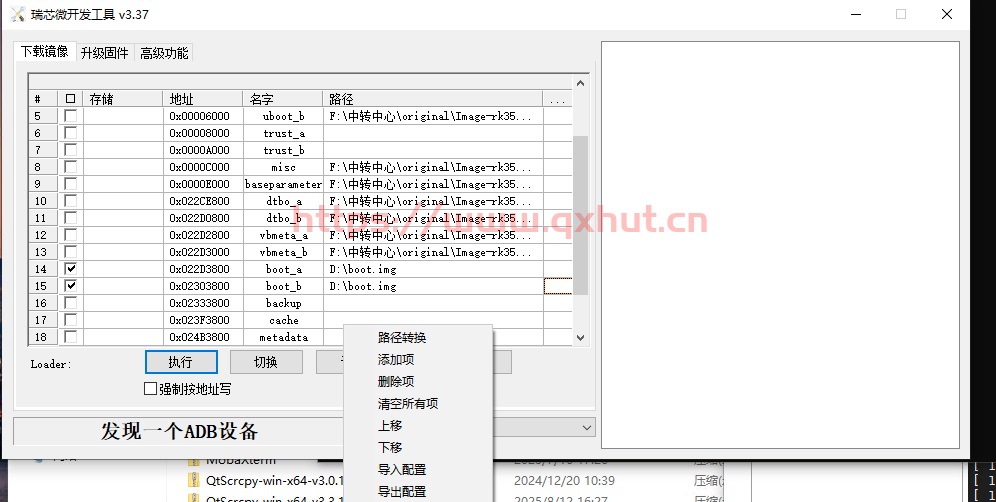

将配置信息导出、保存到config.cfg文件中，方便下次导入该配置信息。

烧录

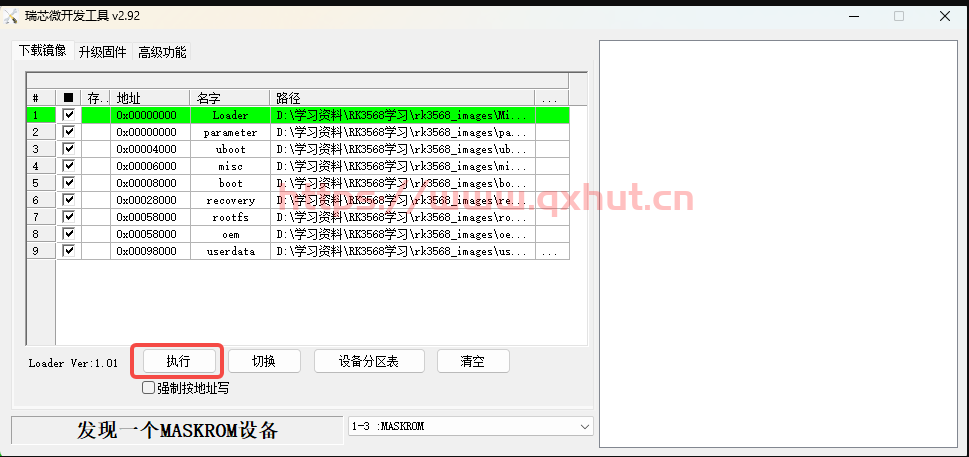

如下图所示：

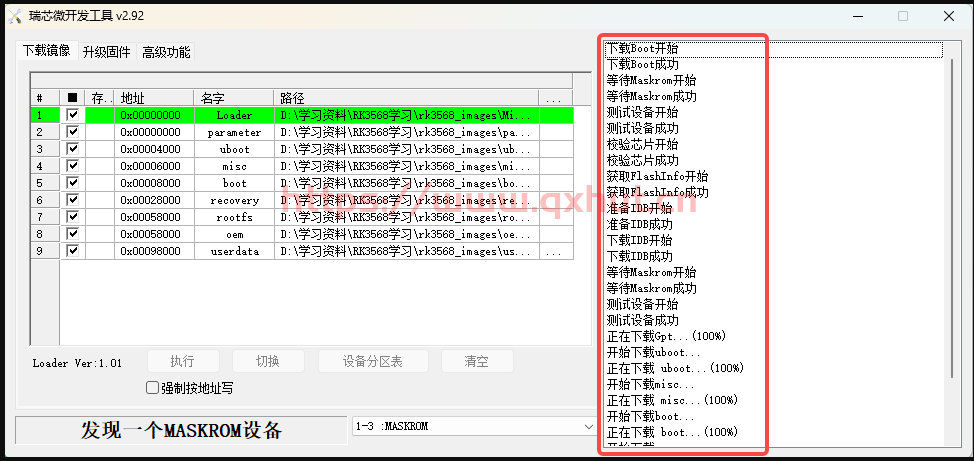

执行过程中，右侧空白处会输出log信息，如下图：

也可以只烧录特定镜像，只勾选对应的这一项即可。

启动系统

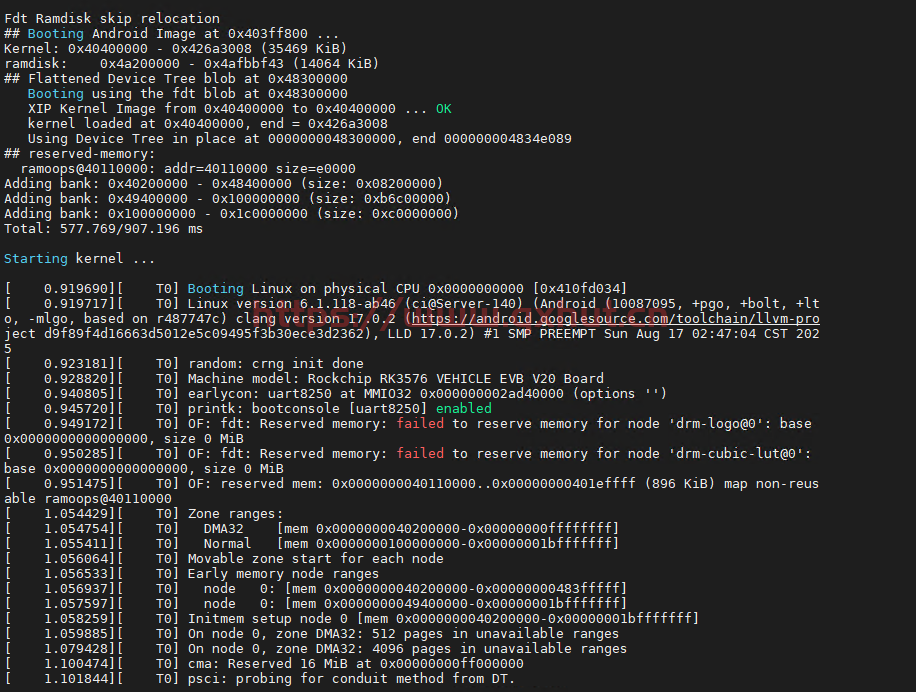

烧录完成后会自动重启开发板，进入Linux buildroot系统，串口终端（波特率15M）会输出信息：

烧录update.img

我没有烧录这个的时候，就会在上图卡住。

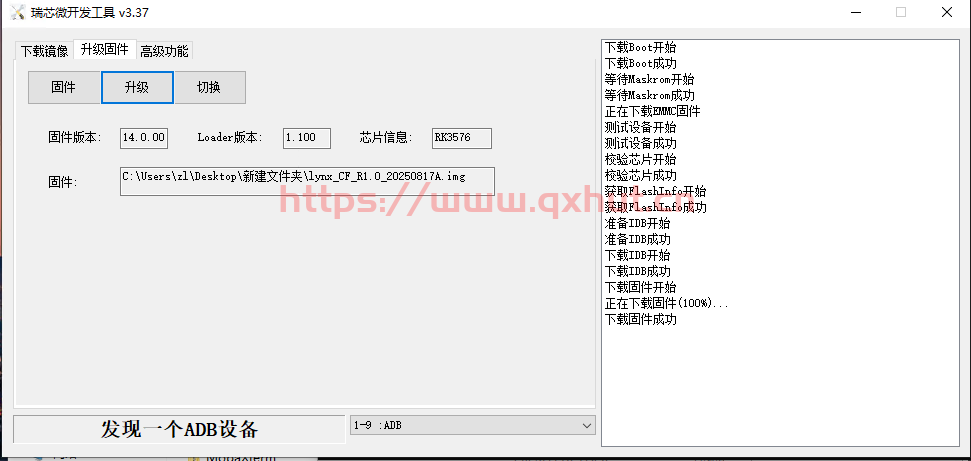

进入开发工具：

选择了对应的update.img之后，点击“升级”就会进入烧录。

之后就能够正常开机了。

Ubuntu的方法就是命令行模式了 本文暂时不写，有需要的话网上教程也很多。
